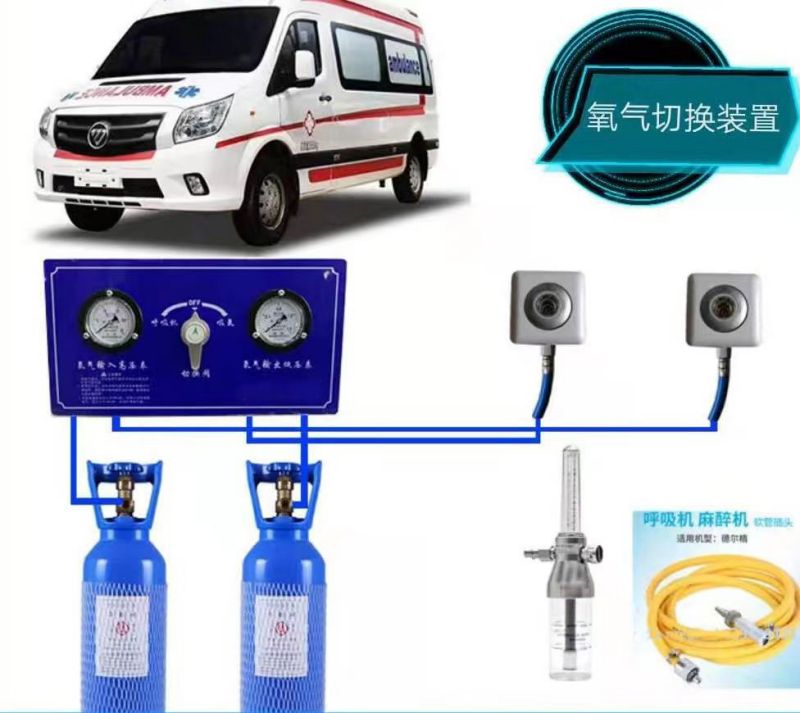

Η πολλαπλή οξυγόνου ασθενοφόρου Weclearmed® είναι κατάλληλη για ασθενοφόρα με μεγάλη κατανάλωση οξυγόνου, όπου το εμφιαλωμένο οξυγόνο υψηλής πίεσης τροφοδοτείται στον κύριο σωλήνα του πίνακα ελέγχου μέσω ενός μεταλλικού σωλήνα. Μετά την αποσυμπίεση, το οξυγόνο υψηλής πίεσης μεταφέρεται στον τερματικό σταθμό οξυγόνου μέσω του αγωγού χαμηλής πίεσης, ο οποίος χρησιμοποιείται ως πηγή οξυγόνου για πρώτες βοήθειες. Η αρχή λειτουργίας είναι η αποσυμπίεση του οξυγόνου υψηλής πίεσης σε χαμηλή πίεση, η οποία παραδίδεται στον τερματικό οξυγόνου μέσω του αντίστοιχου αγωγού.

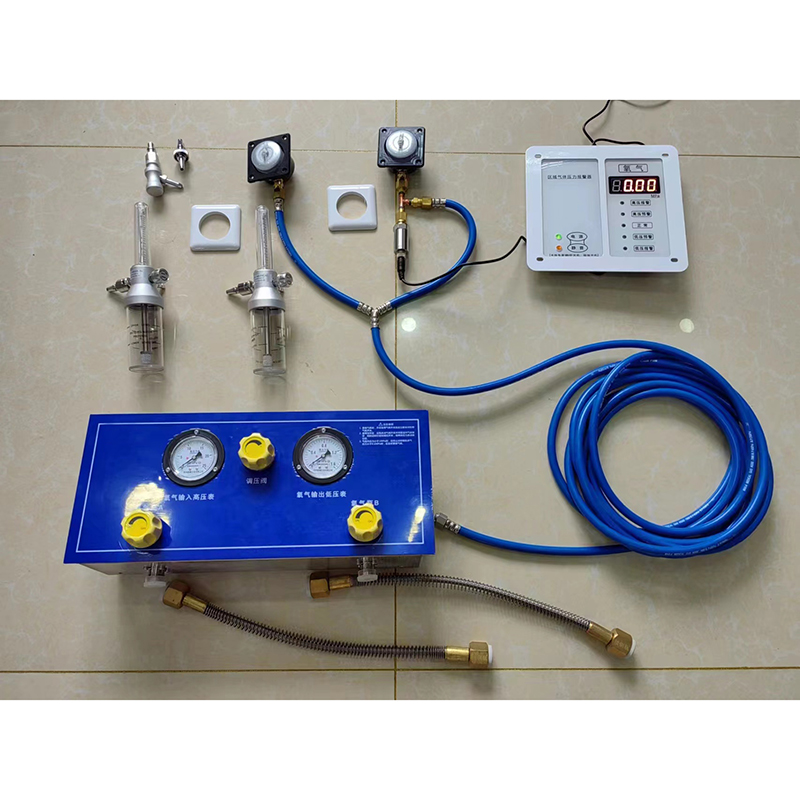

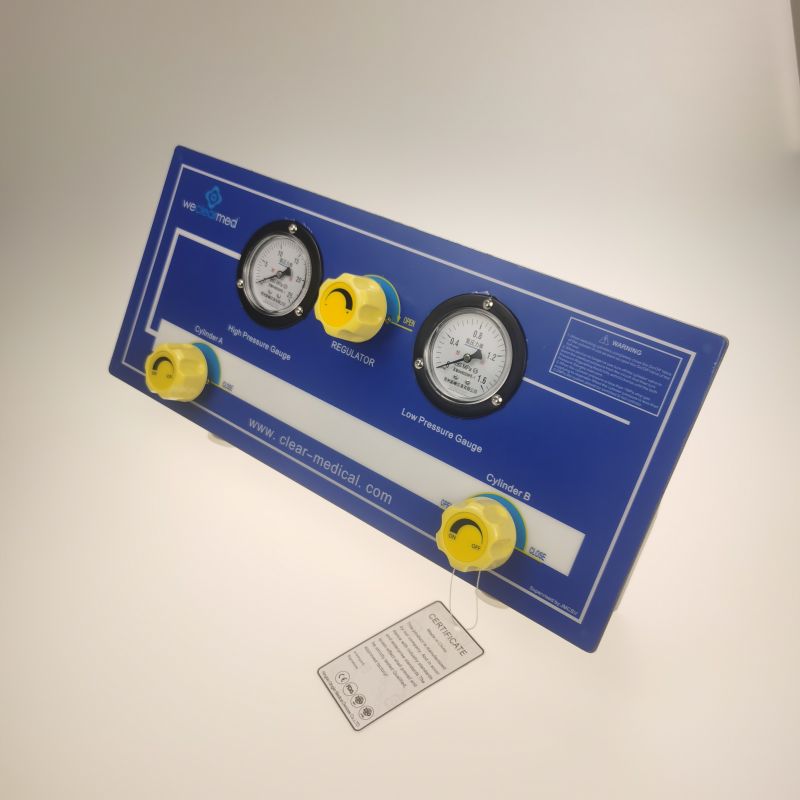

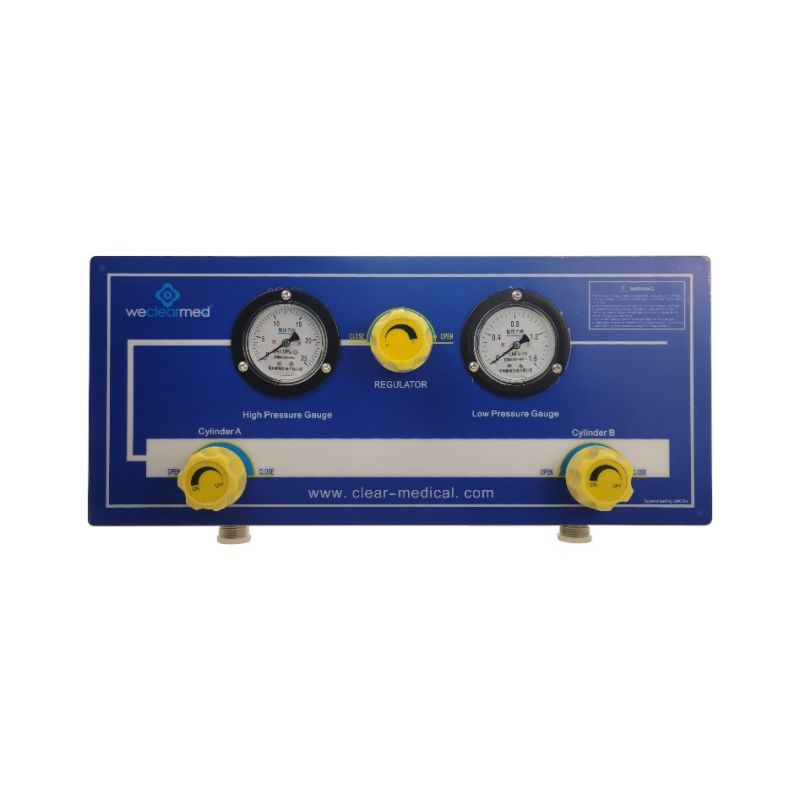

Η πολλαπλή οξυγόνου ασθενοφόρου Weclearmed® διαθέτει πίνακα ελέγχου που μπορεί να συνδέσει δύο ή περισσότερες φιάλες οξυγόνου ταυτόχρονα. Για να αποσυμπιέσετε το οξυγόνο υψηλής πίεσης σε χαμηλή πίεση. Το σύστημα πολλαπλής ασθενοφόρου είναι ένα είδος εξοπλισμού κεντρικού συστήματος παροχής αερίου. Ο πίνακας ελέγχου αποτελείται από μεταλλικούς σωλήνες που συνδέονται με τις φιάλες οξυγόνου μέσω σπειρωμάτων G5/8 και κάθε κύλινδρος συνδέεται με τον πίνακα ελέγχου με έναν αντίστοιχο διακόπτη υψηλής πίεσης βαλβίδα, η οποία ελέγχει τον αντίστοιχο αγωγό υψηλής πίεσης χωριστά. Οι σωληνώσεις υψηλής πίεσης που συνδέουν κάθε κύλινδρο οξυγόνου στο άκρο της βαλβίδας μεταγωγής συνδέονταν μεταξύ τους. Ο σύνδεσμος μπλουζάκι στο κέντρο της πολλαπλής αερίου για τη σύνδεση του μετρητή υψηλής πίεσης, του ρυθμιστή και του αγωγού υψηλής πίεσης. Το μανόμετρο υψηλής πίεσης χρησιμοποιείται για την παρακολούθηση της πίεσης οξυγόνου στη σωλήνωση υψηλής πίεσης του πίνακα ελέγχου. Ο ρυθμιστής χρησιμοποιείται για τη ρύθμιση της οξυγόνο υψηλής πίεσης στην απαιτούμενη πίεση και στη συνέχεια έξοδος στο άκρο χαμηλής πίεσης. Το άκρο χαμηλής πίεσης συνδέεται με τον ακροδέκτη οξυγόνου, τη βαλβίδα ασφαλείας και το μανόμετρο χαμηλής πίεσης. Το μανόμετρο χαμηλής πίεσης χρησιμοποιείται για την παρακολούθηση της πίεσης στον αγωγό χαμηλής πίεσης της επιφάνειας ελέγχου. Η βαλβίδα ασφαλείας εξάγει αυτόματα αέρα όταν η πίεση εξόδου είναι υψηλότερη από την πίεση σχεδιασμού για να διασφαλίσει την ασφάλεια και τη σταθερότητα της πίεσης εξόδου.
μοντέλο |
YDJHC-A2 |
YDJHC-A3 |
YDJHC-A4 |
YDJHC-A5 |
Πίεση εισόδου |
2~15 (MPa) |
2~15 (MPa) |
2~15 (MPa) |
2~15 (MPa) |
Πίεση εξόδου |
0~0,6 (MPa) |
0~0,6 (MPa) |
0~0,6 (MPa) |
0~0,6 (MPa) |
Χρήση |
Βαλβίδα μείωσης πίεσης οξυγόνου |
Βαλβίδα μείωσης πίεσης οξυγόνου |
Βαλβίδα μείωσης πίεσης οξυγόνου |
Βαλβίδα μείωσης πίεσης οξυγόνου |
Εφαρμοστέο μέσο |
οξυγόνο |
οξυγόνο |
οξυγόνο |
οξυγόνο |
Πίεση εξαγωγής βαλβίδας ασφαλείας |
0,8 ~0,9 (MPa) |
0,8 ~0,9 (MPa) |
0,8 ~0,9 (MPa) |
0,8 ~0,9 (MPa) |
δομή |
Ρύθμιση πίεσης |
Ρύθμιση πίεσης |
Ρύθμιση πίεσης |
Ρύθμιση πίεσης |
Αριθμός εισόδου/εξόδου |
2/1 |
3/1 |
4/1 |
5/1 |
Ρυθμός ροής εξόδου |
≥60L/λεπτό |
≥60L/λεπτό |
≥60L/λεπτό |
≥60L/λεπτό |
